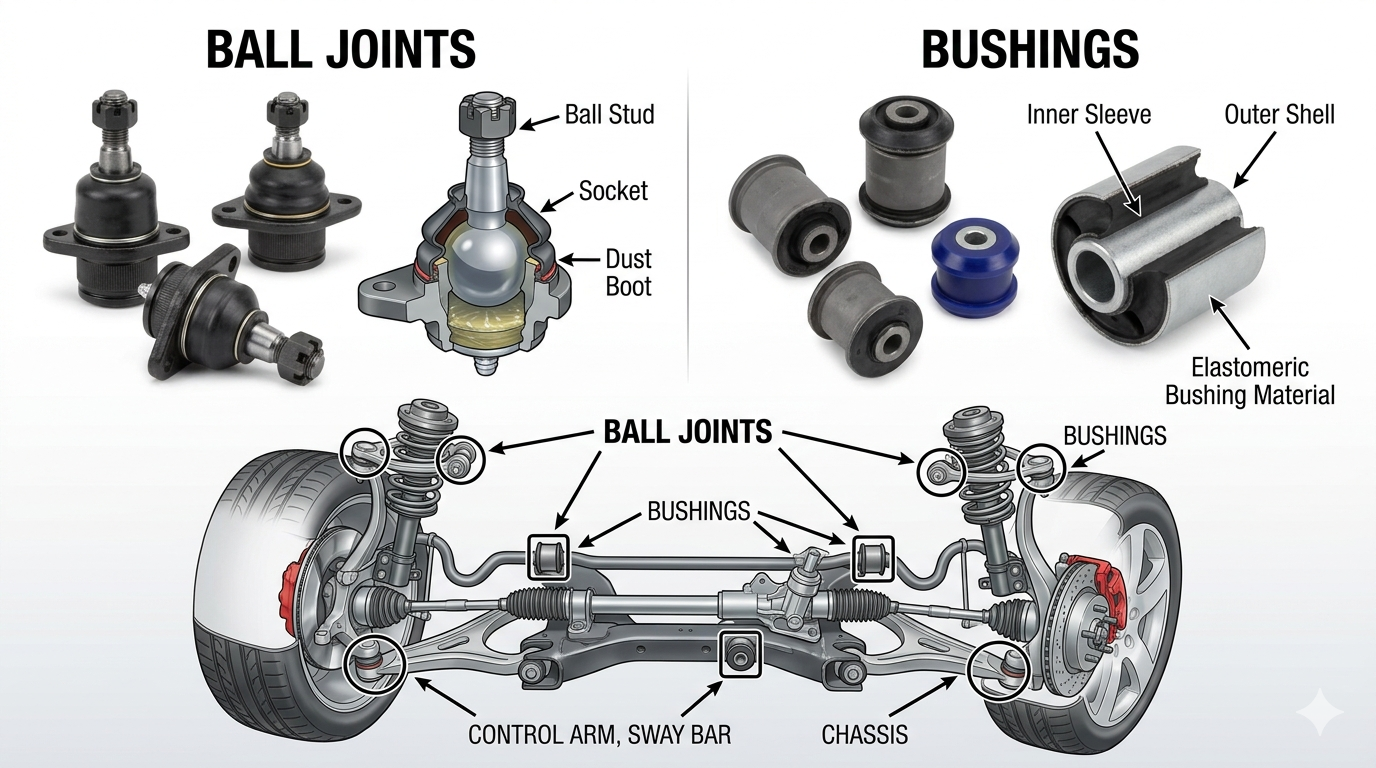

Kugleled og bøsninger er to af de mest kritiske slidkomponenter i et køretøjs affjedring og styresystem. Kugleled er sfæriske drejepunkter, der fellerbinder hjulnavet med affjedringens styrearme, hvilket tillader både rotations- og vinkelbevægelse. Bøsninger er cylindriske gummi- eller polyurethanhylstre, der dæmper og isolerer metal-til-metal-kontakt ved ophængets drejepunkter. Begge skal udskiftes, når de viser målbart spil, revner eller støj - typisk hver 70.000 til 150.000 miles afhængig af kørselsforhold, materialekvalitet og vedligeholdelseshyppighed. Ignorerer slidt kugleled og bøsninger er en af de førende årsager til for tidligt dækslid, fejljustering og tab af styrekontrol.

Hvad er kugleled? Funktion, design og placering

Et kugleled er et fleksibelt omdrejningspunkt, der består af en kuglebolt af hærdet stål, der sidder inde i et smurt fatningshus, designet til at bære både belastning og tillade bevægelse af flere akser samtidigt. Tænk på det som det menneskelige hofteled - det skal understøtte betydelig vægt, mens det roterer frit i flere retninger uden at binde sig eller miste positionsnøjagtighed.

I et typisk forhjulsophængssystem har hvert forhjul mindst et kugleled — sædvanligvis både et øvre og et nedre kugleled i dobbelt-ønskebenssystemer eller et enkelt nedre kugleled i MacPherson fjederbensystemer. Baghjulsophæng på uafhængige multi-link designs kan have to til fire kugleled pr. hjul .

Kugleled tjener to forskellige roller afhængigt af deres position:

• Bærende kugleled bære køretøjets vægt. I MacPherson fjederbensopsætninger bærer det nederste kugleled den fulde affjedringsbelastning og slides hurtigere end led i systemer med dobbelt ønskeben, hvor belastningen er fordelt over to led.
• Følgerkugleled styrebevægelse, men bære minimal lodret belastning. Disse holder typisk længere, men kræver stadig inspektion, da deres fejl påvirker styregeometrien.

Moderne forseglede kugleled er forsmurte og vedligeholdelsesfrie. Ældre eller præstationsorienterede designs omfatter dog fedtfittings (Zerk fittings), der bør smøres hver gang 15.000 til 30.000 miles at forlænge levetiden.

Hvad er bøsninger? Funktion, materialer og typer

En bøsning er en cylindrisk foring - typisk lavet af gummi, polyurethan, eller i ydeevne applikationer, sfærisk lejemetal - presset ind i en affjedring eller styrekomponent for at absorbere stød, reducere støj og opretholde pivotgeometri. Hvor to metalophængsdele skal rotere eller bøje mod hinanden, sidder en bøsning mellem dem for at forhindre metal-til-metal-kontakt.

Bøsninger findes i hele affjedringen og styresystemet, herunder:

• Styrearms bøsninger — ved de indre omdrejningspunkter for øvre og nedre kontrolarme
• Svingstang (stabilisatorstang) bøsninger og endeledsbøsninger — fastgørelse af krængningsstangen til underrammen og led
• Stangbøsninger — ved den bagerste drejning af træk-/kompressionsstænger
• Slæbende armbøsninger — i multi-link og semi-trailing arm ophæng
• Underramme bøsninger — isolering af hele underrammen fra chassiset
• Styrestangsbøsninger — montering af styrestangen til underrammen

Gummi vs. polyurethan bøsninger: Hvilken er bedre?

Gummibøsninger er OEM-standarden, fordi de absorberer vibrationer og vejstøj mest effektivt , der tilbyder en kompatibel tur på bekostning af lidt vag håndtering ved grænsen. Polyurethanbøsninger er hårdere, mere formstabile og mere modstandsdygtige over for olie, ozon og ekstreme temperaturer - og leverer skarpere styrerespons og længere levetid (ofte 2–3× længere end gummi ) på bekostning af øget NVH-transmission (støj, vibration, hårdhed) til kabinen.

Kugleled vs. bøsninger: Kerneforskelle på et øjeblik

Billedtekst: Direkte sammenligning af kugleled og bøsninger på tværs af otte nøgleattributter, herunder funktion, materialer, fejlsymptomer, levetid og udskiftningsomkostninger.

Advarselstegn på slidte kugleled og bøsninger

Det tidligste advarselstegn på svigtende kugleled og bøsninger er unormal støj - især klunkende, knirkende eller bankelyde fra forhjulsophænget, når du kører over ujævnheder eller under lav hastighedsdrejning. Ved tidligt at erkende forskellen mellem kugleledsfejl og bøsningsfejl forhindres både sikkerhedsrisici og kaskadeskader på dæk, justering og styrekomponenter.

Tegn på slidte kugleled

• Klunkende eller bankende støj fra den forreste affjedring, når du rammer huller, fartbump eller ru vejbelægning - den mest pålidelige tidlige indikator
• Vandrende eller vag styring — køretøjet driver subtilt uden styreinput, hvilket kræver konstante mindre korrektioner
• Rat vibrationer ved motorvejshastigheder, især mellem 50-70 mph, forårsaget af løs hjulgeometri
• Ujævnt eller fjerbeklædt dækslid - typisk på den indvendige eller ydre kant af fordækkene, hvilket indikerer, at hjulets camber-vinkel ændrer sig dynamisk, når leddet bevæger sig for meget
• Visuel inspektionsfejl: mere end 0,5 mm aksialt slør or 1,5 mm radialt spil målt med en måleur indikerer et slidt kugleled, der kræver øjeblikkelig udskiftning

Tegn på slidte bøsninger

• Knirkende eller knirkende fra affjedringens omdrejningspunkter under langsomme parkeringsmanøvrer, eller når vægten skifter over ujævnheder - udtørring af gummi er den mest almindelige årsag
• Banker eller klunker — typisk mindre skarp end et kugleledsslag; mere et hult slag, når metal kommer i kontakt med metal gennem en forringet bøsning
• Reduceret styreskarphed — køretøjet føles "flydende" eller upræcist i retningsændringer, da styrearmens geometri skifter under belastning
• Synlige revner eller revner af gummibøsningsmaterialet, synligt ved de indvendige styrearms drejepunkter under en visuel undervognsinspektion
• Bremsedyk eller overdreven kropsrullning — slidte krængningsbøsninger og endeled tillader mere kropsrullning, end krængningsstabilisatoren er designet til at tillade

Sådan inspiceres kugleled og bøsninger: en trin-for-trin guide

Et korrekt kugleled og bøsning inspektion kræver, at køretøjet løftes sikkert, så ophænget hænger frit — Udfør aldrig denne inspektion med bilen på hjulene, da lasten dækker over fælles spil.

Inspektion af kugleled

1. Løft og understøt køretøjet på donkraft står under rammen (ikke styrearmene), så affjedringen falder til fuldt fald.
2. Tag fat i toppen og bunden af dækket (kl. 12 og 6 positioner) og rokke den fast ind og ud. Enhver mærkbar bevægelse indikerer slid på kugleled - for bærende led, 0 mm slør er den acceptable grænse på de fleste OEM-specifikationer.
3. Tag fat i dækket ved 9 og 3 positionerne og rock det sideværts. Spil fra side til side i denne position peger på slid på hjullejer i stedet for kugleled.
4. Brug en indikator for præcis måling: fastgør til kontrolarmen og placer sonden mod kugleledsstiften. Enhver læsning ovenfor 0,5 mm aksial eller 1,5 mm radial kræver typisk udskiftning.
5. Undersøg støvstøvlen visuelt - en iturevne eller manglende støvle tillader forurening og accelererer hurtigt internt slid. En iturevne støvle alene er grund til udskiftning i de fleste professionelle inspektionsstandarder.

Bøsning inspektion

1. Med køretøjet løftet , brug en lys lommelygte og et spejl til visuelt at inspicere alle tilgængelige styrearme, svingbøjler og slæbende armbøsninger for revner, rifter eller ekstrudering (gummi, der presses ud af huset).
2. Brug en pry bar påføres forsigtigt på styrearmen nær hver bøsningsplacering. Bevægelse større end 3-4 mm i enhver retning indikerer bøsningsfejl.
3. Tjek for olieforurening — olieagtig, hævet eller misfarvet gummi indikerer, at bøsningen har absorberet petroleumsprodukter (almindelig nær motor eller transmission), hvilket dramatisk accelererer forringelsen.

Gummi vs. polyurethan bøsninger: Detaljeret sammenligning

Billedtekst: Sammenligning af OEM gummibøsninger versus polyurethanbøsninger på tværs af ni ydeevne, holdbarhed og anvendelseskriterier for at hjælpe med at vælge det rigtige bøsningsmateriale til dit køretøj.

Udskiftning af kugleled og bøsninger: Omkostninger, arbejdskraft og hvad man kan forvente

Udskiftning af kugleled og bøsninger sammen under et enkelt ophængsservicebesøg sparer betydelige arbejdsomkostninger , da begge komponenter kræver hjulfjernelse, afmontering af affjedring og en justering efter reparation - arbejde, der næsten overlapper hinanden.

Typiske erstatningsomkostninger

• Udskiftning af kugleled (et hjørne): $150-$350 dele og arbejde for de fleste personbiler. Lastbiler og SUV'er med indpressede kugleled på kraftige styrearme spænder fra $300-$600 pr. hjørne .
• Udskiftning af styrearmsbøsning: $80–$200 pr. styrearm, hvis bøsninger udskiftes separat. Udpresning og indpresning af nye bøsninger kræver en hydraulisk presse - de fleste butikker udskifter hele styrearmsenheden, når bøsningens udskiftningsomkostninger nærmer sig prisen for samlet arm, hvilket er almindeligt på mange moderne køretøjer.
• Komplet udskiftning af styrearm (armkugleledsbøsninger som en samling): $200-$500 pr. hjørne for de fleste køretøjer - ofte den mest økonomiske rute, når både kugleled og bøsninger er slidt samtidigt.
• Firehjulsopstilling efter affjedringsarbejde: tilføje $80-$150 — obligatorisk efter udskiftning af kugleled eller styrearmsbøsning.

Skal du udskifte kugleled og bøsninger i par?

Ja — at udskifte begge sider samtidigt er den professionelle standardanbefaling når kilometertal overstiger 80.000 miles, eller når køretøjet er mere end 8 år gammelt. Komponenter slides med lignende hastigheder på grund af matchende kilometertal og miljøeksponering. Hvis du kun udskifter den fejlslagne side, vil den modsatte side sandsynligvis fejle inden for 12-18 måneder, hvilket kræver en gentagelse af de samme arbejdsomkostninger.

Faktorer, der fremskynder slid på kugleled og bøsninger

Køreforhold og køretøjsbelastning har større indflydelse på kugleleddets og bøsningens levetid end kilometertal alene — et køretøj kørt 50.000 miles på barske veje på landet kan have værre affjedringsslid end et køretøj med 100.000 highway miles.

• Ru eller uasfalterede veje: Pothole-påvirkninger giver stødbelastninger 3–5× større end normal vejbelastning til kugleled. Et enkelt kraftigt slag i hullerne kan deformere kugleskålen eller knække en forringet gummibøsning.
• Tung nyttelast eller bugsering: Læsning af et køretøj ud over dets nominelle GVWR øger kugleledsbelastningen proportionalt. Bugsering med maksimal nominel kapacitet reducerer kontinuerligt kugleleddets levetid med en estimeret værdi 20-35 % sammenlignet med ubelastet brug.
• Løftede ophæng: Suspensionsløftesæt øger CV-akslens og kugleleddets arbejdsvinkler ud over deres designområde, hvilket dramatisk accelererer sliddet – hvilket ofte reducerer kugleleddets levetid til 30.000-50.000 miles i tungt løftede lastbiler.
• Forsømt justering: Forskydning skaber ujævn sidebelastning på kugleled og unormal bøjningsbelastning på bøsninger. Et køretøj med bare 0,5° overskydende camber kan fremskynde slid på det indre kugleled med op til 40 %.
• Irevne støvstøvler: Når beskyttelsesstøvlen på et kugleled eller en bøsning er revet i stykker, begynder snavs, grus og vand at trænge ind med det samme. Forurenet fedt i en kugleledsfatning slider fatningsforingen, hvilket reducerer den resterende levetid fra år til måneder .
• Salt og korrosionsmiljøer: Vejsalt i vinterklima trænger ind mellem kugleledshuse og styrearme, griber komponenter og accelererer ekstern korrosion, der til sidst kompromitterer selve ledhuset.

Konsekvensen af at ignorere mislykkede kugleled: Et sikkerhedsperspektiv

Et fuldstændigt svigtet kugleled - et, hvor tappen adskilles fra soklen - forårsager øjeblikkeligt og totalt tab af rat- og hjulkontrol , som National Highway Traffic Safety Administration (NHTSA) klassificerer som en katastrofal sikkerhedsfejl. Når et lavere kugleled adskilles, kollapser hjulet indad (negativ camberfejl), spindlen falder, og køretøjet har ingen styre- eller bremsekraft i det hjørne.

NHTSA-data viser det ophængskomponentfejl — inklusive kugleled — tegner sig for ca 5.000 motorkøretøjsulykker årligt i USA. I modsætning til bøsningsfejl, som forringer ydeevnen gradvist, kan kugleledsfejl være pludselig og uden yderligere varsel efter det indledende klunketrin.

Den praktiske sikkerhedsregel: ethvert målbart slør i et bærende kugleled er grundlag for øjeblikkelig udskiftning . Der er ingen acceptabel "monitor og drev"-tærskel for slidte bærende kugleled.

Ofte stillede spørgsmål om kugleled og bøsninger

Konklusion: Prioritering af kugleled og bøsningers sundhed er ikke til forhandling

Kugleled og bøsninger work as a system — når den ene forringes, er den anden tvunget til at kompensere, hvilket accelererer slid på hele affjedringen. At behandle dem som separate, uafhængige bekymringer fører til ufuldstændige reparationer, gentagne justeringer og fortsat dækslid.

Den praktiske takeaway: inspicere kugleled og bøsninger ved hver dækrotation (hver 5.000–7.500 miles), udskift slidte komponenter i akselpar, følg altid affjedringsarbejdet med en firehjulsopstilling, og vælg komponentkvalitet, der matcher dit køretøjs brugssituation - OEM-gummi til komfortorienterede daglige chauffører, polyurethan til ydeevne eller tunge applikationer.

En komplet opdatering af frontaffjedring - inklusive begge dele kugleled og bøsninger — koster typisk $600-$1.200 for de fleste personbiler og repræsenterer en af de mest effektive vedligeholdelsesinvesteringer, der er tilgængelige for at genoprette både sikkerhed og køredynamik på ethvert køretøj ud over 80.000 miles.
